Placas de anclaje con llave de cortante en CYPE Strubim Steel y CYPE Connect

Categorias


En un foro especializado en estructuras de gran concurrencia en España, surgió recientemente un debate sobre la imposibilidad de dimensionar placas de anclaje con llaves de cortante en los programas Strubim Steel y CYPE Connect. José Vicente Rajadell, profesor del Máster en Estructuras Metálicas y Mixtas de Edificación, explica que si bien es cierto que, hasta la fecha, la llave de cortante no está implementada en el módulo específico de pernos de anclaje con el que se dimensionan las placas, es muy probable que en futuras versiones esta funcionalidad sea añadida.

Sin embargo, como el mismo explica, antes de la existencia de estos programas, ya realizábamos el diseño de placas de anclaje con estos elementos, lo que demuestra que con un poco de ingenio y conocimiento en el manejo de estas herramientas es posible superar esta limitación.

A continuación te presentamos la propuesta que realiza el experto:

Dado que ya había aplicado esta solución en proyectos anteriores, recuperé una hoja de cálculo que empleaba para comprobar la resistencia del hormigón ante la carga de cortante. A partir de esta base, planteé un modelo simplificado de pilar para dimensionar una placa de anclaje con llave de cortante utilizando CYPE.


Simulación en CYPE 3D para el cálculo de placa con llave de cortante

Para este ejemplo, el pilar se somete a dos hipótesis de carga variable:

  • Hipótesis Q1: Axil -80kN (compresión), cortante 80kN, en color verde
  • HipótesisQ2: Axil 80kN (tracción), cortante 80kN, en color magenta

En un caso práctico de una estructura real, bastaría con simular la placa de anclaje bajo las condiciones de contorno indicadas en la imagen de la simulación.

Comprobación del hormigón

La comprobación del hormigón de la llave de cortante para estas 2 situaciones de carga sería:

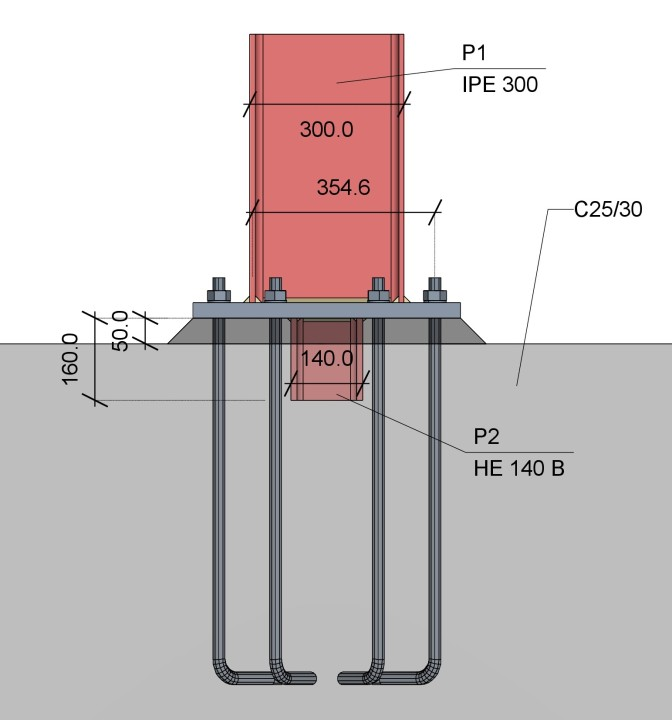

Y vinculando el modelo de CYPE 3D con Strubim Steel o Cype Connect se procede a calcular


El proceso finaliza con la comprobación, de manera independiente, del apoyo del hormigón sobre la llave de cortante, mientras que el resto de los elementos se calculan de forma precisa utilizando las herramientas de CYPE.
