IFC é um formato de troca de dados. Os aplicativos BIM não funcionam diretamente em arquivos IFC, mas em seus próprios arquivos em seus formatos específicos, otimizados para isso, e exportam para os arquivos IFC somente as informações relevantes para todo o projeto.
Por exemplo, uma vez que tenhamos o modelo de arquitetura gerado em um programa de modelagem (Allplan, Archicad, Archline, Edificius, IFC Builder, OpenBuildings, Revit, Vectorworks ...), podemos transmitir a geometria e alguns dados não geométricos para um aplicativo de análise estrutural. O aplicativo de análise estrutural não precisa de todos os recursos do modelo de arquitetura, apenas da geometria e talvez de alguns dados adicionais, como materiais, que no entanto são frequentemente definidos no programa de estruturas. Depois que a estrutura é calculada, o aplicativo de análise estrutural gera um IFC com a geometria e outros dados relevantes para o projeto.
Embora o BIMserver.center seja desenvolvido pelo Cype Ingenieros, qualquer aplicativo de qualquer fornecedor de software pode ser usado, com a única condição de importar e exportar IFC.
Nesse momento, já podemos ter todas as informações sobre o modelo de arquitetura, que o sistema chama de Iniciador (vermelho), e dos modelos de outras disciplinas que já estão incorporadas ao projeto (verde).
(O modelo usado como base é preparado por Diego Besada Radío)
Também podemos criar a obra sem relacioná-la a nenhum projeto e incorporá-la mais tarde.
A partir do modelo BIM, são obtidas alturas, pilares e referências da planta para continuar modelando os outros elementos da estrutura.
No Cype, durante a modelagem, podemos ter em mente elementos de outras disciplinas, o que facilita a adaptação às instalações (roxo) ou a detecção de incidentes na geometria (vermelho).
Fazer parte do projeto BIM também nos permite ter informações não gráficas, como a resistência ao fogo necessária em cada recinto.
A qualquer momento, podemos atualizar as informações dos outros modelos que compõem o projeto, selecionando quais informações precisamos atualizar e quais não.
Uma vez calculada a estrutura, podemos exportá-la no formato IFC (vermelho). Essa exportação inclui a geometria e até informações adicionais, como o modelo analítico ou a estrutura deformada (verde).
As informações exportadas são apenas as necessárias para o desenvolvimento do projeto pela equipe. Os arquivos nativos de cada aplicativo não são carregados no repositório, mas permanecem nas mãos de seus proprietários.
Após a exportação, todos os membros do projeto podem acessar os resultados.

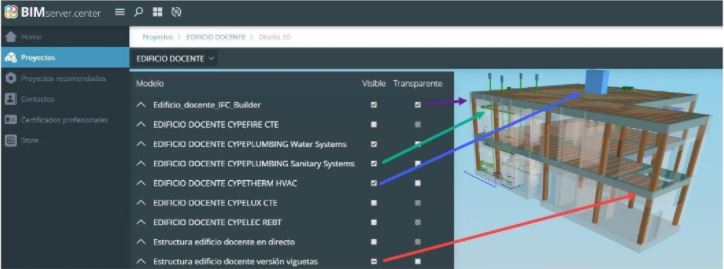

Assim, no visualizador BIMserver.center, podemos ver o projeto federado. Nele, podemos incluir a estrutura exportada - ou outras versões além de alternativas -, o modelo arquitetônico e os modelos de cada especialidade.

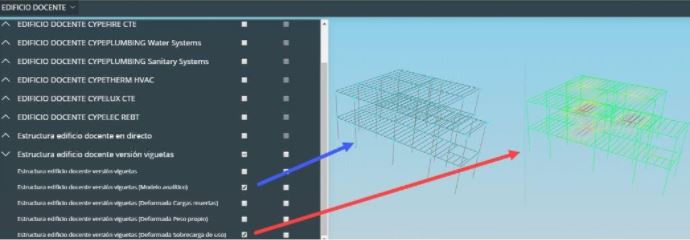

No caso do modelo de estrutura, você pode ver o modelo geométrico, o modelo analítico ou as estruturas deformadas em cada hipótese.

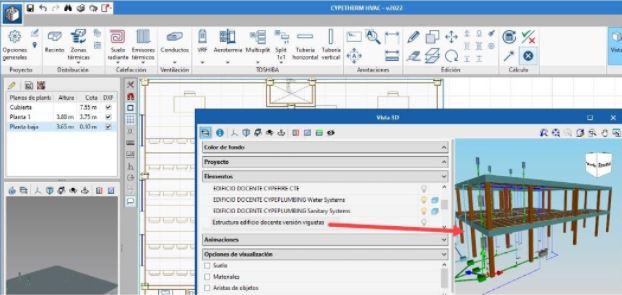

Podemos consultar o modelo federado na própria página BIMserver.center ou no aplicativo móvel. Também pode ser utilizado em qualquer aplicativo com o qual a equipe esteja trabalhando no projeto. Por exemplo, no HVAC, podemos ter em mente a estrutura ao rastrear os dutos de ar condicionado.
Tudo isso também permite incorporar a estrutura aos novas aplicativos do projeto, como Open BIM Quantities para medições, Open BIM Model Checker para geração de incidentes, detecção de colisão e consulta à documentação, Open BIM Memorias para a geração de memórias, etc.
Em suma, o objetivo é integrar o Cype no conjunto de programas com os quais o projeto é desenvolvido. E também que a estrutura seja integrada ao conjunto do edifício
Jose Carlos Coya
